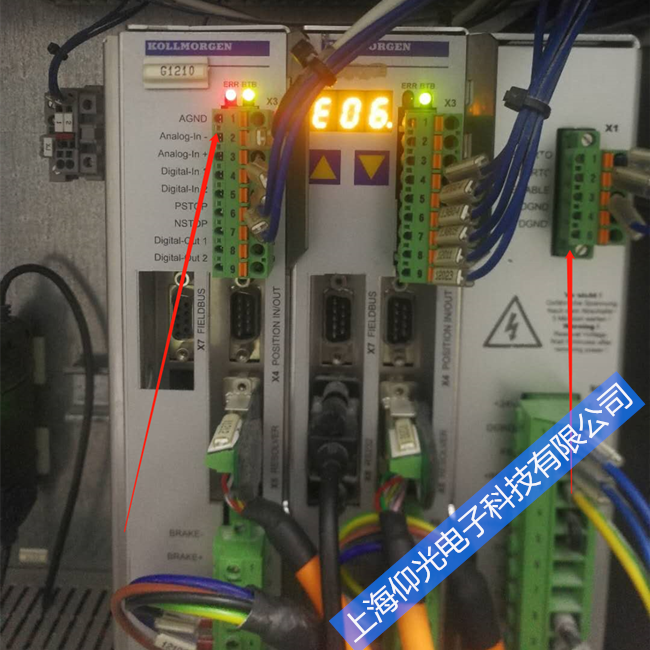

Kollmorgen科爾摩根常見故障維修方法：上電無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、有顯示無輸出、模塊損壞等故障科爾摩根伺服電機驅動器維修。
科爾摩根模塊損壞驅動電路是否正常，方法如下：
(1)先將IGBT元件的G、E腳與驅動電路板脫開，用萬用表電阻檔分別測量六路驅動電路G、E腳的阻值是否都相同。萬用表先正極接G負極接E，然后反過來再測量，兩種狀態如果某路阻值明顯不同，則此路的元件肯定有損壞。
(2)如果六路阻值都基本相同，接下來需要加電測試：使用示波器測量六路驅動電路上電壓是否相同，當給定一個啟動信號時六路驅動電路的波形是否一致。如果沒有示波器的話，也可以使用數字式萬用表來測量驅動電路的直流電壓。
具體方法是：首先給SIE20034的4、6腳加上工作電壓，測量驅動電路輸出端的電壓，即G和E之間的電壓，應該均為負值(測G端以E端為基準)，一般約為負5 V左右，如果某一電路不能產生負偏電壓，則驅動電路一開就會損壞IGBT元件。然后在光耦4 514 V的2、3腳卜加一個約5 V、20 mA的正信號，使光耦導通，此時輸出電壓應為正值，一般為正8—10 V左右，此時如可以明顯地看到隨著光耦輸入信號的有無，輸出端的電壓在正負之間變動，則該通道正常。用此方法分別對6路通道進行測試，結果一樣則呵以基本認定控制回路正常。
科爾摩根驅動器CE10550維修，科爾摩根驅動器CR06660維修，科爾摩根驅動器S62000-ES維修，科爾摩根驅動器S61000維修，科爾摩根驅動器S406BA維修，科爾摩根驅動器CR06660-JW維修,科爾摩根驅動器Lexium 17D維修,科爾摩根伺器MHDA1056N00維修，科爾摩根CB06551維修，科爾摩根伺服S60600維修，S60600-PB維修，科爾摩根伺服CR10550維修，科爾摩根CR03250維修，科爾摩根SERV0STARTM620維修，科爾摩根伺服S62000維修，科爾摩根驅動器維修，科爾摩根驅動器維修，
維修部分型號：
KOLLMORGEN B-606-BA-91-TR501-008
KOLLMORGEN M-605-B-99-R12-265
KOLLMORGEN B-604-BW-91-TB3R500-011
KOLLMORGEN B-604-BA-91-TR500-008
KOLLMORGEN B-802-B-21-B3-E1
KOLLMORGEN M-805-B-A1
KOLLMORGEN B-604-BA-81-TR12-008
KOLLMORGEN T-2405-A* ALT: T-2405
KOLLMORGEN MMC-SD-12.0-460-D
KOLLMORGEN B-604-B-91-B3R500-008
KOLLMORGEN S64000-NA
KOLLMORGEN M-607-B-A3
KOLLMORGEN TTR-5301-114-A
KOLLMORGEN M-607-B-A1-S
KOLLMORGEN 0000906042 KOLLMORGEN
KOLLMORGEN SR55002-000000
KOLLMORGEN AKI-CDT-MOD-10T-000
KOLLMORGEN SR30200-000000
KOLLMORGEN VSA08-2012
KOLLMORGEN 203ACB-042
KOLLMORGEN B-604-C-31-B3
KOLLMORGEN TT-4287-1010-A
KOLLMORGEN MH-825-D-51-E1
KOLLMORGEN M-605-B-A9-260
KOLLMORGEN 60WKS-CE240
KOLLMORGEN BDS4A-103J-0019-104A30
KOLLMORGEN TTEB-2950-1010-C-06
KOLLMORGEN 64WKS-M240
KOLLMORGEN 70-RLG
KOLLMORGEN B-204-B-21-B2
KOLLMORGEN D55001-255806C2
KOLLMORGEN S62001
KOLLMORGEN 80-310 Digital
