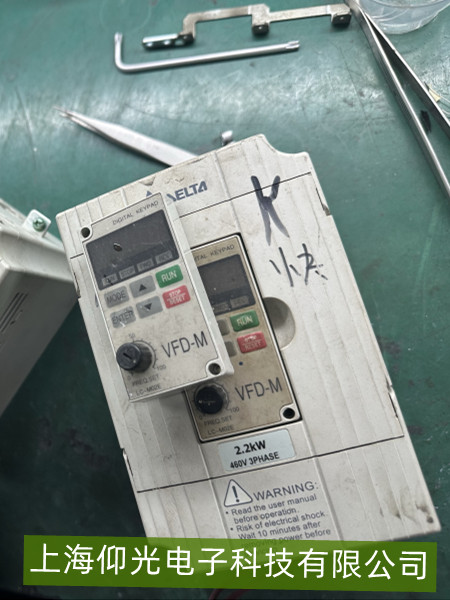

臺達VFD-M變頻器欠壓故障維修技巧
臺達VFD-M變頻器出現欠壓故障（常見報錯代碼為“LU”或“欠壓保護”）時，通常表現為設備無法正常啟動、運行中突然停機，或面板顯示欠壓報警。該故障多由輸入電源異常、儲能元件失效或檢測電路問題引發，以下為針對性維修技巧。

一、故障原因精準定位

欠壓故障的本質是變頻器直流母線電壓低于正常工作閾值（VFD-M系列通常為300V DC左右，具體以手冊為準）。

可能原因包括：

輸入電源問題：三相電源電壓不足（如380V輸入跌至320V以下）、缺相（某相無電壓）、供電線路過長或線徑過細導致壓降過大。
儲能電容故障：變頻器內部的直流母線大電容（用于平滑電壓波動）老化、容量下降或漏液，無法在電源波動時維持穩定電壓。
檢測電路異常：電壓采樣濾波元件（如電阻、電容）損壞，或檢測模塊（如光耦、運放）故障，導致誤報欠壓。
負載突變：電機啟動時沖擊電流過大，或負載短時過載，超出電源供電能力，引發瞬時欠壓。


二、分步排查與維修技巧
1. 檢查輸入電源
用萬用表測量變頻器輸入端三相電壓（R/S/T），確認是否為標準380V（±10%），若某相電壓明顯偏低（如＜320V）或缺相（某相為0V），需排查上級電源（如配電柜斷路器、接觸器觸點氧化、電纜虛接）。
檢查輸入線纜：線徑是否過細（建議按變頻器額定電流選型，如10A電流至少選用2.5mm²銅芯線）、長度是否過長（超過50米需加大線徑或加裝穩壓器）。

2. 檢測直流母線電容
斷電并等待5分鐘（電容放電），打開變頻器后蓋，找到直流母線上的大電容（通常為多個并聯的電解電容，標注耐壓值如400V DC，容量如2200μF）。
觀察電容外觀：是否有鼓包、漏液或燒蝕痕跡（鼓包或漏液說明已失效，需更換同規格電容，注意耐壓值≥400V DC，容量與原機一致）。
若電容外觀正常，可用萬用表電阻檔粗測：充電后放電，若電阻值異常低（如＜1kΩ），可能內部短路，需更換。

3. 驗證檢測電路
若輸入電源和電容均正常，但故障仍存在，可能是電壓采樣電路異常。檢查變頻器主控板上的電壓采樣濾波電阻（通常為高精度金屬膜電阻，阻值如100kΩ）、電容（如0.1μF）是否有燒焦或脫焊，用萬用表測量阻值是否偏離標稱值（±10%）。
部分型號可通過短接檢測點臨時驗證（需謹慎，參考手冊），若短接后故障消失，則確認為檢測電路故障，需修復或更換對應元件。
