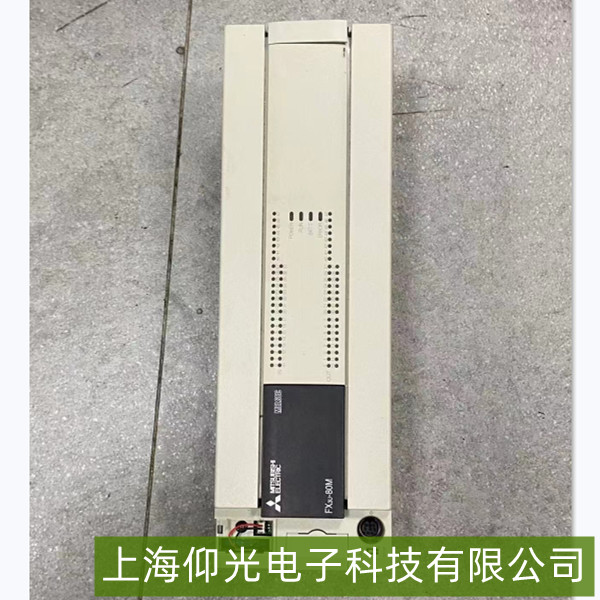

三菱FX3U-80M可編程控制器上電無反應排查及故障指南
一、初步檢查
當三菱FX3U-80M PLC上電無反應時，首先應進行以下基礎檢查：
電源確認：檢查供電電源是否正常，FX3U-80M需要24V DC電源，確認電源電壓在20.4-28.8V范圍內。使用萬用表測量輸入端子L/N(AC電源型)或+/-(DC電源型)的電壓。
電源指示燈狀態：觀察POWER LED指示燈是否亮起。如果完全不亮，通常表明電源問題；如果閃爍可能表示電源異常或主板故障。
保險絲檢查：打開PLC外殼檢查內部保險絲是否熔斷，特別是電源輸入部分的保險元件。

二、硬件故障排查
如果初步檢查后問題仍未解決，需進行更深入的硬件檢查：
電源模塊檢測：斷開所有擴展模塊，僅保留主單元測試。如果此時能正常上電，可能是擴展模塊故障或電源容量不足導致。
主板檢查：檢查主板是否有明顯燒毀痕跡、電容鼓包或元件損壞。特別注意電源轉換電路部分。
存儲器檢查：嘗試移除存儲器卡后上電，觀察是否恢復基本功能，可能是存儲器故障導致啟動失敗。

三、軟件與設置問題
程序錯誤影響：雖然罕見，但嚴重錯誤的程序可能導致PLC無法正常啟動。嘗試通過編程軟件強制清除內存(需備份原有程序)。
特殊功能設置：檢查是否啟用了不正確的特殊功能設置，如密碼保護、啟動禁止等，可通過復位操作恢復出廠設置。

四、環境與連接問題

環境因素：確認工作環境溫度在0-55℃范圍內，濕度10-90%RH(無凝露)，排除環境因素導致故障。
接地檢查：確保PLC有良好接地，接地電阻≤100Ω，不良接地可能導致異常。
接線檢查：檢查所有接線是否正確、牢固，特別是電源線和通信線，避免短路或接觸不良。

如果通過以上步驟仍無法解決問題：

可聯系官方維修或專業維修公司進行維修。

注意事項

操作前務必斷開電源，防止觸電或造成二次損壞

靜電防護：接觸電路板時做好防靜電措施
重要數據備份：在嘗試恢復出廠設置前，確保已備份程序和數據
記錄排查過程：詳細記錄各步驟結果，有助于專業技術人員診斷
