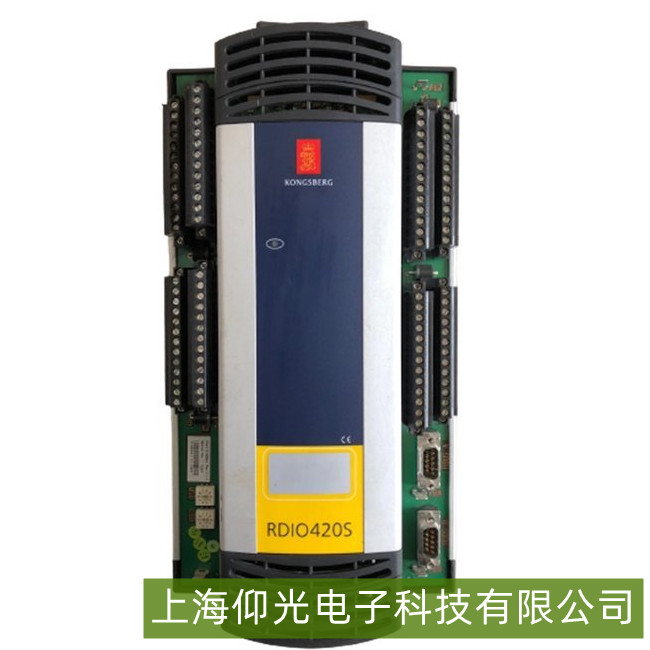

教你快速掌握-康士伯船舶信號控制器通訊故障維修

康士伯船舶信號控制器通訊故障維修指南

一、故障診斷
觀察故障現象
確認控制器是否完全無響應或僅部分功能失效。
檢查電機是否因信號丟失而停止運行或運行異常。
查看顯示屏或指示燈是否顯示錯誤代碼（如通訊中斷、數據錯誤等）。
檢查供電系統
康士伯控制器多采用雙路供電（如不間斷電源模塊+普通電源模塊）。
使用萬用表測量輸入電壓，確保電壓穩定且在額定范圍內（如24VDC±10%）。
檢查電源線連接是否牢固，無斷裂或接觸不良。
檢查通訊接口
確認CAN總線、RS485接口等通訊線路連接是否良好，無松動或斷路。
使用示波器或協議分析儀檢測通訊信號波形，確認數據傳輸是否正常。
檢查屏蔽層接地是否可靠，避免電磁干擾導致信號失真。
檢查硬件模塊
打開控制器外殼，檢查主板、通訊模塊等關鍵部件是否有燒焦痕跡或裂紋。
確認模塊地址編碼是否正確，避免地址沖突導致通訊失敗。
檢查反饋端子（如RMP201-8模塊的端子9和10）并接電阻是否匹配（通常為10KΩ）。
二、維修步驟
緊固與更換部件
緊固所有松動的接線端子，包括電源線、通訊線等。
若發現電源模塊、通訊模塊或連接器損壞，進行更換。
清理與檢查控制板
斷開電源，使用壓縮空氣或軟毛刷清理控制板上的灰塵和雜質。
檢查主板上的芯片、電阻等元件是否有損壞，必要時進行更換。
屏蔽與隔離干擾源
將控制器與變頻器、電機等干擾源隔離，減少電磁干擾。
使用屏蔽電纜傳輸通訊信號，并確保屏蔽層可靠接地。
復位與更新程序
對PLC等控制器進行斷電重啟，并復位存儲器（如按MRES鍵復位）。
若參數設置錯誤，通過專用軟件重新配置通訊參數。
更新控制器固件至最新版本，修復已知通訊漏洞。
三、測試與驗證
空載測試
在不連接電機的情況下，啟動控制器并觀察通訊狀態。
確認控制器能否正常接收和發送數據。
帶載測試
連接電機并啟動控制器，進行帶載測試。
觀察電機運行是否平穩，通訊是否穩定。
