1. 電源系統排查

檢查外部供電

• 電壓測量：使用萬用表檢測電源適配器輸出電壓（通常為 24V DC），確保電壓穩定在額定值 ±10% 范圍內。
• 電源指示燈：觀察觸摸屏電源指示燈是否亮起：
  • 燈亮：表示電源已接入，但可能存在內部電源轉換故障。
  • 燈滅：檢查電源線是否松動、保險絲是否熔斷（部分型號內置保險絲），或更換電源適配器測試。

內部電源模塊檢測

• 斷電操作：斷開觸摸屏電源，打開外殼（需專業工具）。
• 目視檢查：觀察電源模塊是否有電容鼓包、電路板燒焦痕跡或元器件脫落。
• 電壓測試：使用萬用表測量電源模塊輸出端（通常為 5V/12V），若電壓異常則更換電源模塊。

2. 背光系統排查

確認顯示屏是否工作

• 強光照射屏幕：在暗環境下用強光手電筒貼近屏幕觀察，若能看到模糊圖像，說明 LCD 面板正常，故障為背光失效。
• 背光驅動板測試：
  • 檢查背光驅動板的連接線是否松動或損壞。
  • 更換同型號背光驅動板測試（需斷電操作）。

更換背光燈管 / LED

• LCD 燈管老化：若為 CCFL 背光，可能是燈管老化或高壓逆變器故障，需更換燈管及驅動板。
• LED 背光故障：若為 LED 背光，檢查 LED 條是否有損壞的燈珠，更換整條 LED 背光條。

3. 主板及顯示模塊排查

主板接口檢查

• 斷開外圍設備：拔掉觸摸屏、COM 口、以太網等外部連接線，僅保留電源，觀察是否恢復顯示。
• 主板松動：打開外殼，重新插拔主板與顯示屏的連接線（排線或 LVDS 線），確保連接牢固。

主板故障判斷

• 替換法測試：使用同型號正常主板替換測試，若顯示恢復，則為主板故障。
• 芯片級維修：檢查主板上的主芯片、顯存等關鍵元件是否過熱或損壞（需專業設備檢測）。

4. 軟件 / 系統故障排查

復位操作

• 硬件復位：部分型號支持硬件復位按鈕（通常在側面或背面），長按復位按鈕 10 秒以上重啟系統。
• 恢復出廠設置：通過特定組合按鍵（需參考手冊）進入恢復模式，選擇恢復出廠設置。

系統文件修復

• U 盤升級：從貝加萊官網下載最新系統固件，通過 U 盤升級修復系統文件。
• 備份恢復：若此前有備份，嘗試通過備份文件恢復系統。

5. 環境與干擾排查

• 電磁干擾：檢查附近是否有大型電機、變頻器等強干擾源，嘗試遠離或增加屏蔽措施。
• 溫度濕度：確保工作環境溫度在 0-50℃、濕度≤85% RH（無冷凝），過高或過低的環境參數可能導致故障。

維修注意事項

1. 安全斷電：維修前務必?cái)嚅_電源，避免觸電風險。
2. 防靜電措施：操作時佩戴防靜電手環，避免靜電損壞元件。
3. 備件更換：更換的備件需使用貝加萊原廠或兼容型號，避免兼容性問題。
4. 專業支持：若無法自行修復，建議聯系貝加萊技術支持或授權維修中心。

通過以上步驟可逐步定位黑屏故障原因，多數情況下更換背光組件或電源模塊即可解決問題。若涉及主板或系統軟件故障，建議尋求專業幫助。

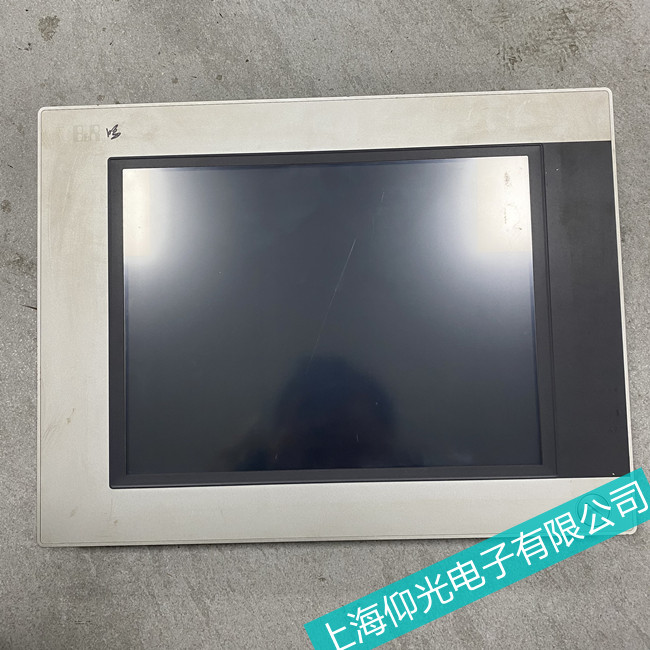

上海仰光電子貝加萊觸摸屏5PP520.1505-K21 故障維修范圍：無顯示、通電重啟、通電無反應、通電不啟動、進不了系統、進不了程序、自檢通丶上電黑屏、暗屏、開機白屏、運行花屏、屏幕顯示顯示線條、藍屏、系統丟失、程序丟失、不通電、觸摸失靈、觸摸偏移、觸摸屏不靈敏、按鍵不靈敏、按鍵壞、觸摸板壞、液晶屏損壞、屏幕撞壞，液晶屏破碎丶電源壞、主板壞、主板不工作、不亮、主板高壓故障、不顯示、主板顯存故障、故障、顯示花紋、反應慢、觸摸無反應、通訊不上、通訊異常、不能通訊、顯示模糊、碎屏、電源板壞、液晶屏故障、不能正常開機、開不了機丶報錯、報警、提示錯誤、顯示反了等等故障維修。
